| 起源の場所: | 江蘇、中国 |
|---|---|
| ブランド名: | Prostepper |
| 証明: | CE.ISO.ROHS.SGS |
| モデル番号: | PST57H265-4P30 |
| 最小注文数量: | 1pcs |
| 価格: | negotiable |
| パッケージの詳細: | 38.5*24*23 |
| 受渡し時間: | 7-25の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン、L/C |
| 供給の能力: | 月每の250000pcs |
| タイプ: | ハイブリッドステッピングモーター | モデル: | PST57H265-4P30 |
|---|---|---|---|
| 温度の上昇: | 80°Cmax | 色: | 黒く、銀製 |
| モーター重量: | 0.64kg | 鉛（いいえ）: | 4 |
| ステップ角（度）: | 1.8degree | モーター長さ: | 51.5mm |
| ハイライト: | 57mmの把握トルクのステッピング モーター,トルクのステッピング モーターを握るNema23,57mm NEMA 23のステッピング モーター |
||

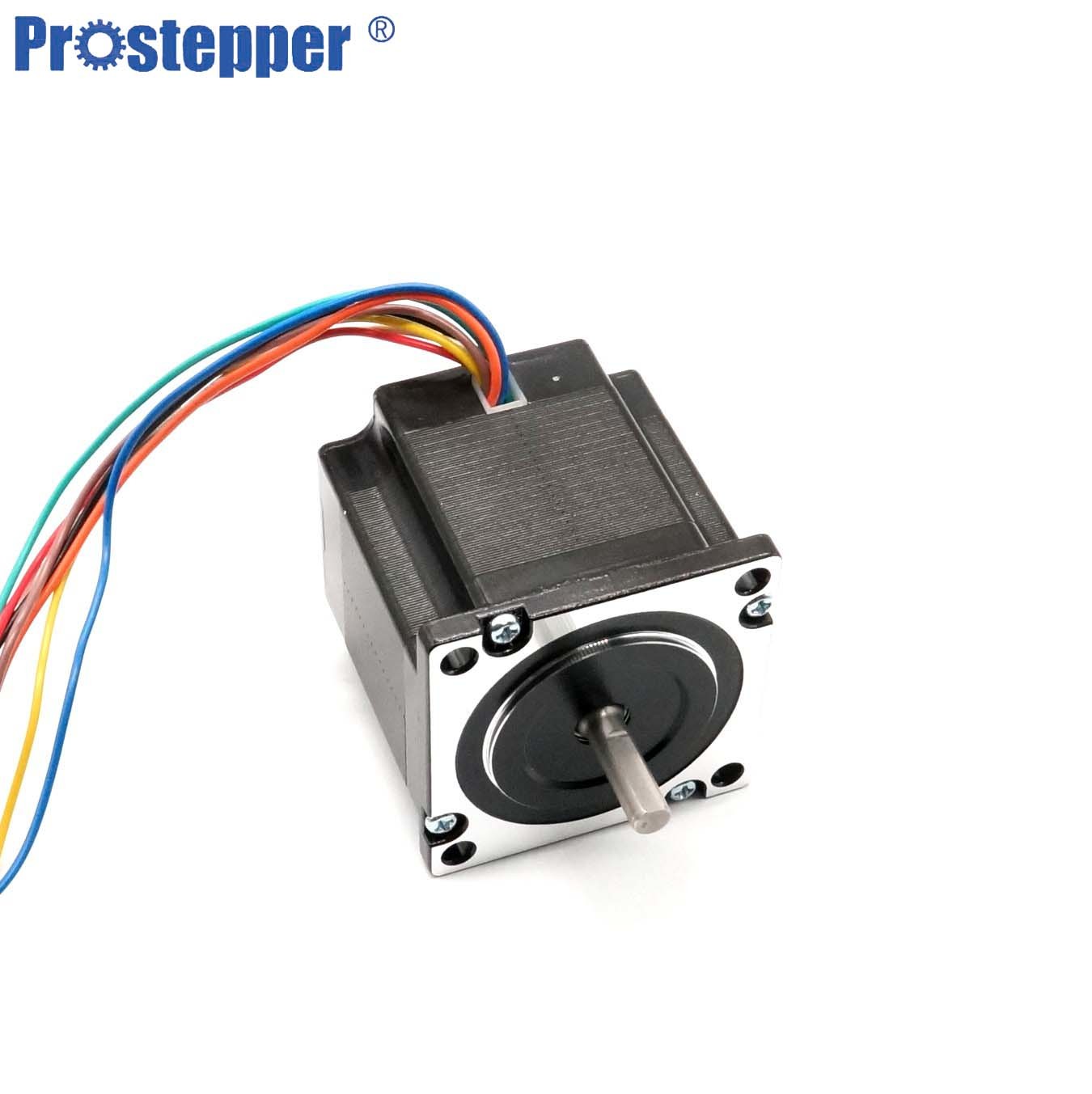

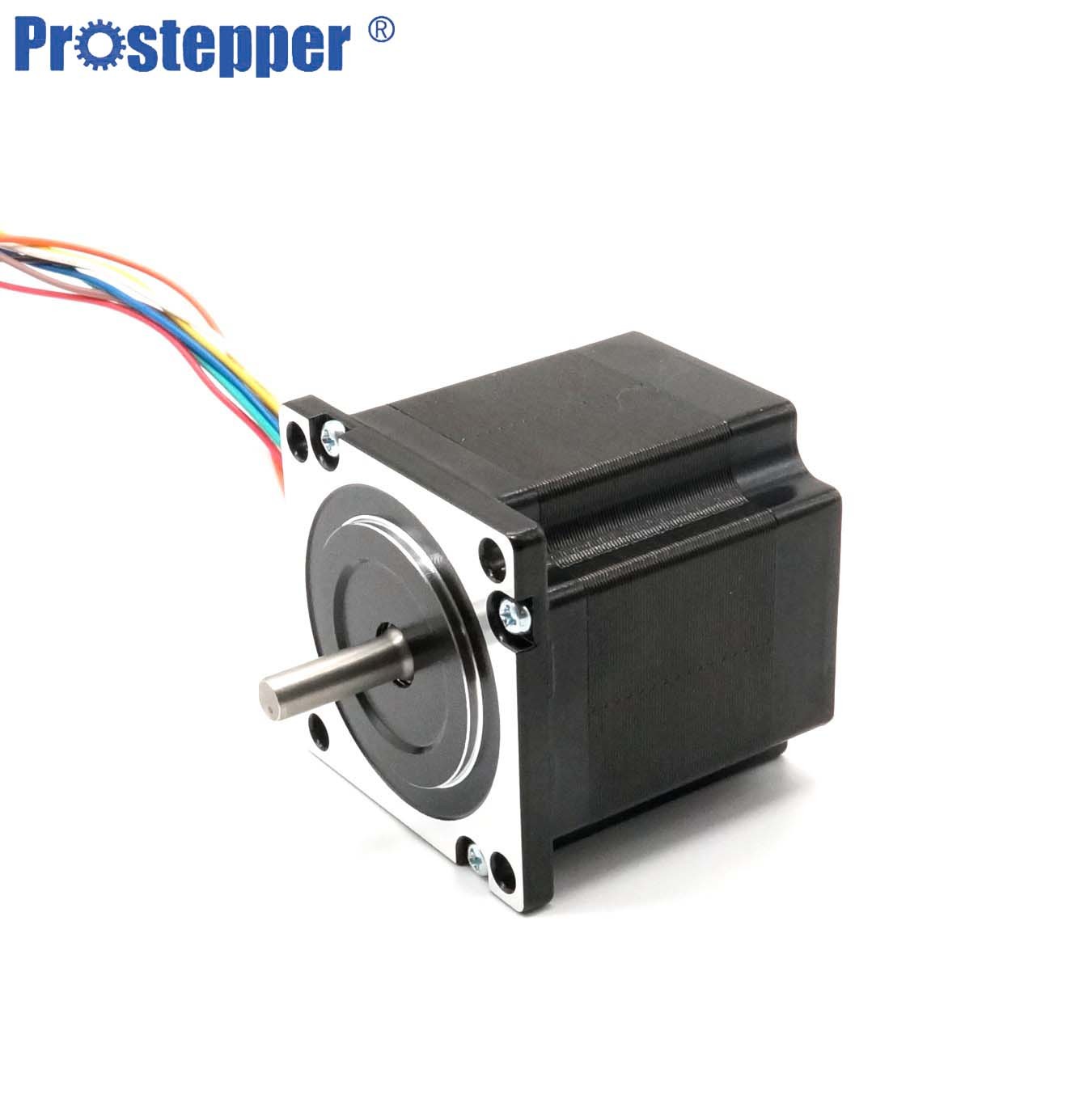

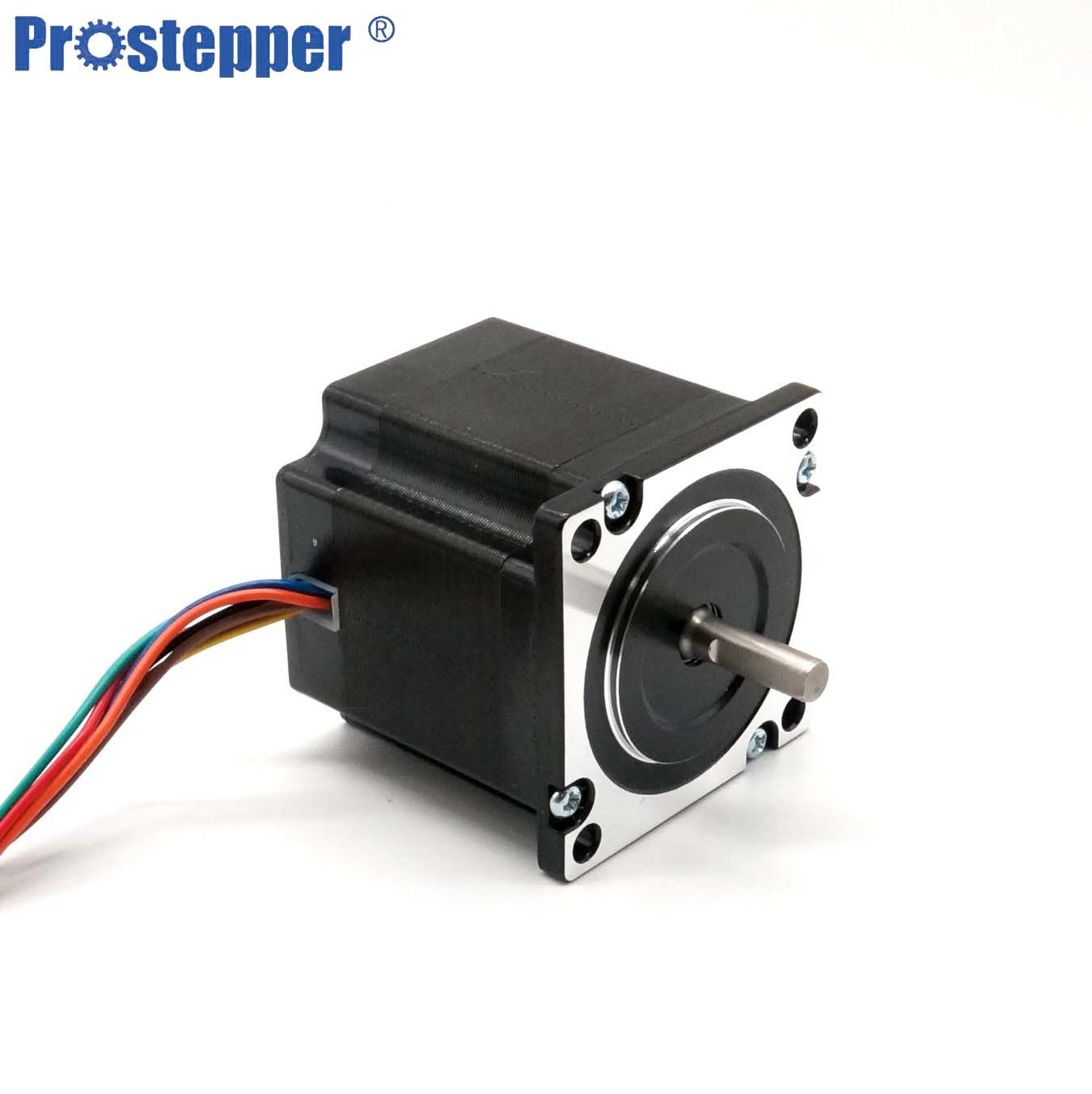

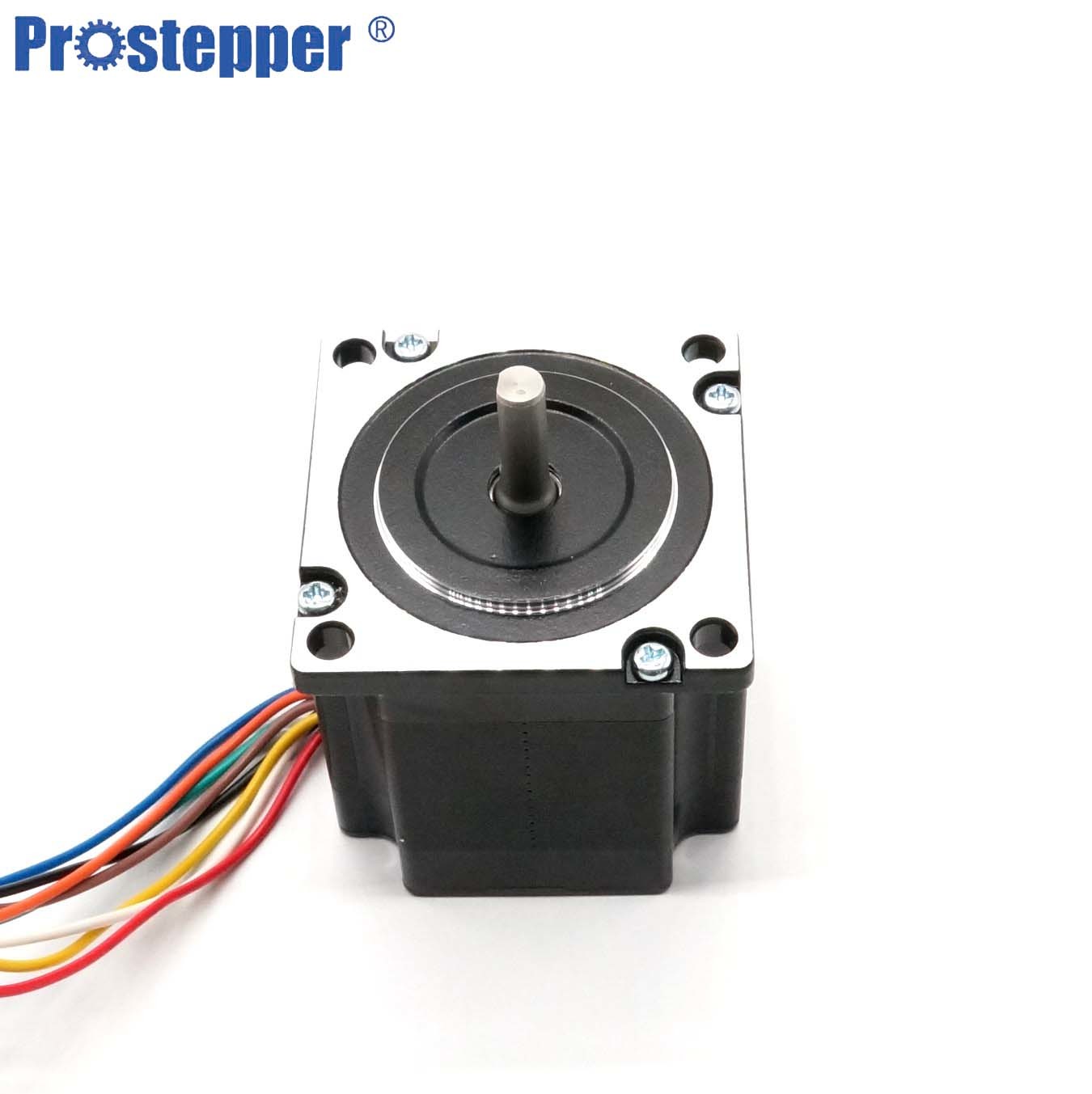

57mm 1.8程度の包装機械のための雑種のステッピング モーターNEMA23の2フェーズ ステップ・モータ
NEMA23雑種のステッピング モーターの記述
電気脈拍の数によって制御されるステップ・モータの角変位は精密である場合もある。角度の正確さは±0.09°withoutの内であらゆるフィードバック装置制御することができる。
物質的な質:コートは304ステンレス鋼、水ジャケットである高い圧縮の鋳造アルミの管、赤い銅のコイルである。
プロダクト、AGVおよび自動車。
。前方/逆の回転、休止および把握
ステップ・モータの/reverseの前方回転は管理された電気脈拍の入力順序によって制御することができる。
ステップ・モータ ロックの場合には（モーター巻上げは外的な電気脈拍co活気づかなかったり、そこにであるmmそして）、ステップ・モータはまだある特定のトルクの出力を維持できる。
指定
| モード | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| トルクの保持 | 1.7N.m | ||
| 関連の流れ | 2A/Phase | 3A/Phase | 4A/Phase |
| 抵抗 | 2 Ω/Phase | 0.9Ω /Phase | 0.5Ω/Phase |
| インダクタンス | 6MH/Phase | 2.7MH/Phase | 1.6MH/Phase |
| 慣性 | 280g.cm2 | ||
| 重量 | 0.72kgs | ||
| 長さ | 55.5mm | ||
| 関係 | P | ||
| モード | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| トルクの保持 | 2N.m | |||
| 関連の流れ | 3A/Phase | 4A/Phase | 5A/Phase | |
| 抵抗 | 1.1Ω/Phase | 0.65Ω /Phase | 0.37Ω/Phase | |
| インダクタンス | 4.2MH/Phase | 2.35MH/Phase | 1.8MH/Phase | |
| 慣性 | 480g.cm 2 | |||
| 重量 | 1.1kgs | |||
| 長さ | 76.5mm | |||
| 関係 | P | L |
||
特徴:
この記事の巻上げは両極4ワイヤーである。
1.8°ステップ角度は、モーター ステッピング モーター ドライブ板と直接互換性があり、また高リゾリューション、より大きい性能の安定性およびより速いステップ率に終って半分ステップ モード ステップごとのすなわち0.9°のどちらかのモーターを（必要であれば）運転する。方向、速度、加速/減速はステッピング モーターのコントローラーによって。制御することができ、正しい電気脈拍順序を紡錘（1回転あたりすなわち200のステップ）の1.8°ステップ角度の回転のステッピング モーターの結果の巻上げに適用する。正しくこれらのモーター荷を積まれ、運転された場合分離した出力ステップを作り出す。ステップの数および回転の速度は脈拍の数および入力信号の頻度定められる。これは速度およびポジション・コントロールに理想的な方法を提供する。モーターはステッピング モーター ドライブ板と直接互換性がある。
