| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Prostepper |
| 証明: | CE/ISO/ROHS |
| モデル番号: | PST86H268-4C45 |
| 最小注文数量: | 1pcs |
| 価格: | Negotiable |
| パッケージの詳細: | 内部のパッケージはEPEの泡である、外のパッケージはフィルムが付いているcatonである、カートンのサイズは顧客の要求として32.5*30.5*14.5mmまたは39.5*24.5*18mmまたはであ |
| 受渡し時間: | 10仕事の中ではあなたの支払を受け取った後幾日 |
| 支払条件: | T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 250000PCS |
| 製品名: | 86mmケーブルのステップ・モータ | 鉛: | 4 |
|---|---|---|---|
| 特徴: | 安定した高いトルク | ワイヤー タイプ: | ケーブル タイプ |
| 段階: | 2 | 長さ: | 66.5mm |
| 重量: | 1.8KG | 適用: | CNCのmachne、医療機器、3Dプリンター |
| ハイライト: | Nema34ケーブルのステッピング モーター,86mmケーブルのステッピング モーター,86mmの雑種の線形アクチュエーター |
||

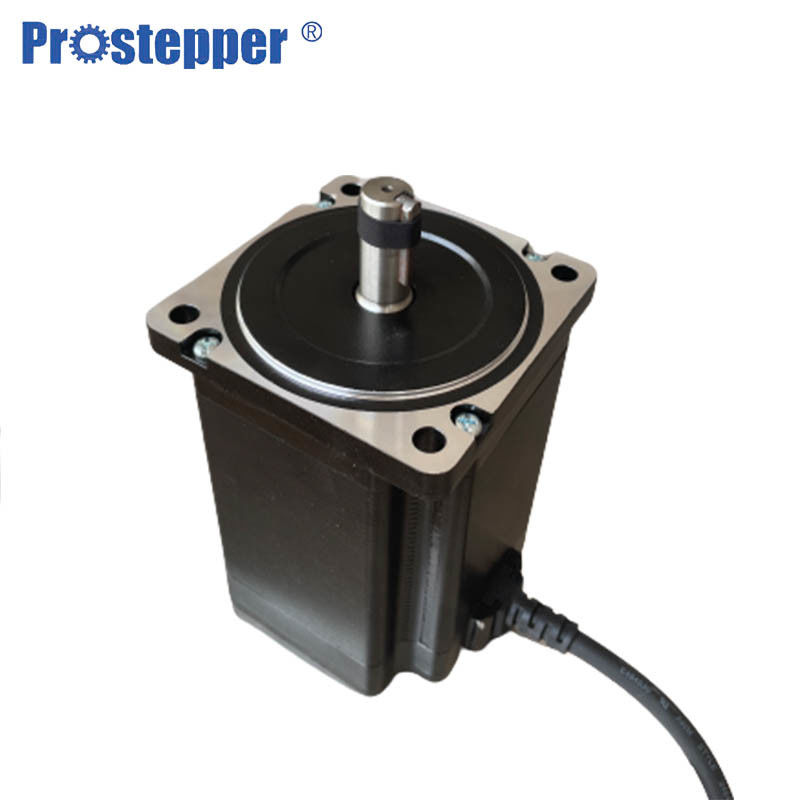

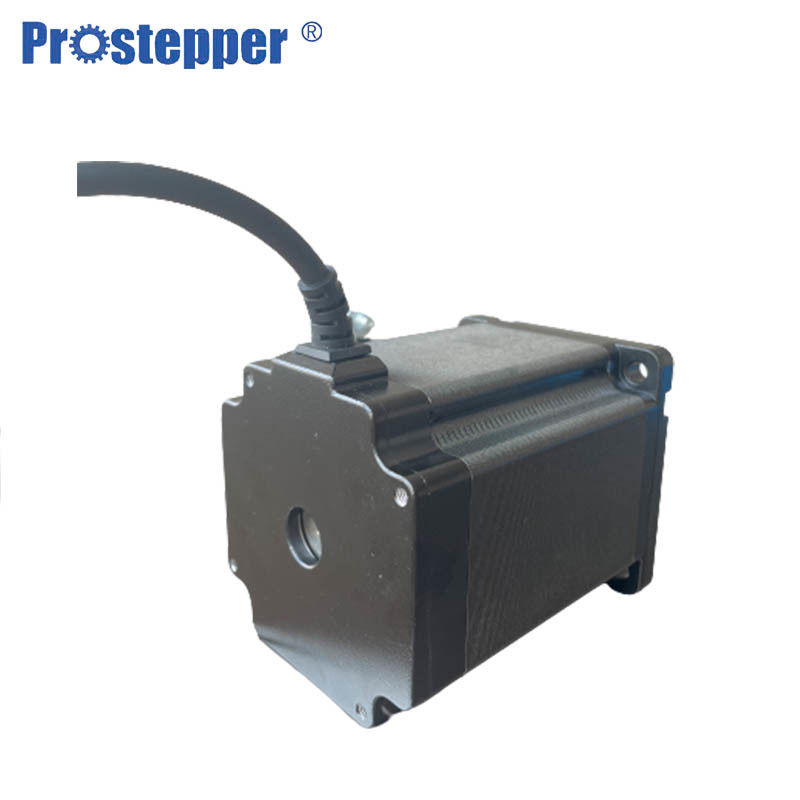

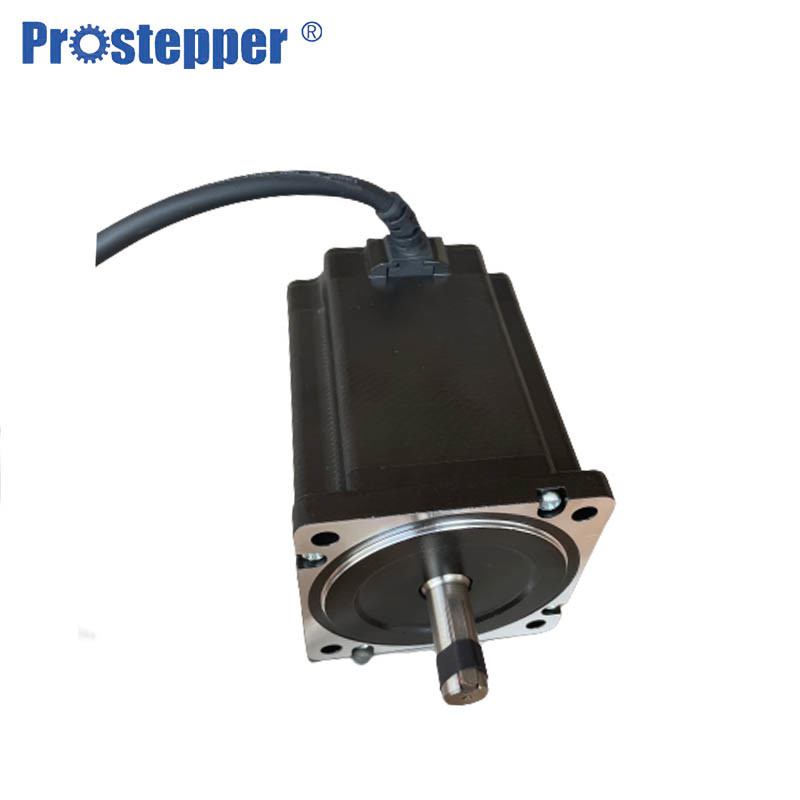

CNC機械のための2フェーズNema34 86mmの高いトルク シャフト モーター ケーブルのステッピング モーター
会社の歴史:常州PROSTEPPER CO.、株式会社は専門のステッピング モーターおよびDCのブラシレス モーターを発達させ、設計し、そして作り出すことで従事している江蘇のハイテクな企業として2004に確立された。それはモーター製造業であり、R & Dの歴史は1998年さかのぼった。
概要の指定
| 指定 | モーター特徴 | |
| 絶縁材のクラス | クラスB130°C | |
| ステップ角度の正確さ | ±0.09° | |
| 抵抗電圧 | AC500V （1分） | |
| 絶縁抵抗 | 100MQ MIN. 500VDC | |
| 温度の上昇 | 80*C MAX | |
| 放射状の演劇 | 最高0.025mm。（Load450g） | |
| 軸演劇 | 最高0.075mm。（Load950g） | |
| 温度 | -10~+50°C （非凝縮） | |
| オペレーティング環境 | 湿気 | 85%RH MAX。（非凝縮） |
| 媒体 | 腐食性のガスか塵無し。直接水、オイル、等と接触して。 | |
| 貯蔵の環境 | 温度 | 0~+50°C （非凝縮する |
| 湿気 | 85%RH MAX。（非凝縮） | |
| 生命 | 5000時間最少。 | |
Load&Axialの放射状の負荷
| モーター サイズ | シャフトの直径（mm） | 放射状の負荷（n） | 軸負荷（n） | ||||||
| 土台表面（mm）からの間隔 | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | — | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
指定:
| モード | PST86H268-4C30 | PST86H268-4C45 |
| トルクの保持 | 3.6N.m | 3.6N.m |
| 関連の流れ | 3A/Phase | 4.5A/Phase |
| 抵抗 | 1Ω/Phase | 0.5Ω/Phase |
| インダクタンス | 6.8MH/Phase | 3.3MH/Phase |
| 慣性 | 1400g.cm2 | 1400g.cm2 |
| 重量 | 1.8kgs | 2.1kgs |
| 長さ | 66.5mm | 66.5mm |
| 関係 | C | C |
以下の事項に注意して下さい:輪郭は二重シャフト モーターを示す。
単一シャフト モーターに青い部分シャフトおよび*印の穴のdemensionsがない。
aboved速度/トルクのカーブはprostepperのテスト条件に基づいている。ドライブ・コンディションが変わる時、動的トルクの変更も。
関連の流れはralted流れの下で指定でである有効な価値、調節する運転者の流れを示した。
モーター映像かデッサンが私達を示すあるか、または電圧、速度、トルク、モーターのモードを、必要な寿命および騒音レベル等働かせる詳しく述べたら、モーター サイズのようなspecsを私達に知らせることを躊躇してはいけない私達はあなたの要求ごとの適したモーターをそれに応じて推薦してもいい。
私達が支払を得れば必要なモーターspecsを確認した後、私達は引用し、形式上のインボイスをサンプルに提供するために、私達の経理部からそれに応じて進むためにパスをサンプル得る。
品質保証:
1. あらゆる工程に質を保障するためにテストするべき特別な人がある
2. 質を点検する専門エンジニアを持ちなさい
3. すべてのプロダクトはセリウム、ROHSのISOの質管理証明を渡した
適用:
織物の機械類、彫版機械
保証、4gアンテナ、太陽エネルギー
医療機器、産業オートメーション
自動車、オフィス・オートメーション
装置を広告する焼付装置
プロダクトDecription:
1. 正確なポジション・コントロール
ステップ・モータの角変位は電気脈拍の数によって正確に制御することができる。角度の正確さは±0.09゜withoutの内であらゆるフィードバック装置制御することができる。
2. 前方/逆の回転、休止および把握
ステッピング モーターの前方/逆の回転は管理された電気脈拍の入力順序によって制御することができる。
3. のまたは外国の有名なブランドの製造者中国から原料材料を選びなさい
4. 各々の予備品はすべての工程で厳しく制御される
5. モーターのトルクを高める電磁石回路の高性能の最大限に活用された設計はモーターの温度の上昇の範囲を、促進する安定した動かすモーターを下げる。
6. 精密なポジション・コントロール
7. オンライン試験装置はいつも働いている
FAQ:
Q:私は最初にテストのためのサンプルがあってもいいか。
:はい、完全にできる。私達が支払を得れば必要なモーターspecsを確認した後、私達は引用し、形式上のインボイスをサンプルに提供するために、私達の経理部からそれに応じて進むためにパスをサンプル得る。
Q:いかにモーター質を確かめるか。
:私達に私達の自身の点検プロシージャがある:入って来る材料のために、私達はサンプルおよび修飾された入って来る材料を確かめるために引くことに署名した;工程のために、私達にプロセスで旅行の点検および最終検査が出荷する前に修飾されたプロダクトを確かめるある。
Q:あなたの調達期間は何であるか。
:一般的に、私達の規則的な標準的なプロダクトはカスタマイズされたプロダクトのためにより長い25-30daysを、少し必要とする。しかし私達は特定の順序によって調達期間、それに非常に適用範囲が広い決まる
